DIY: Bygg en liten solcellsdriven laddare för mobilen

Att bygga en liten solcellsdriven laddare för mobilen är ett enkelt elektronikprojekt som kombinerar praktiskt hantverk med förnybar energi. Med några lättillgängliga komponenter kan du skapa en kompakt lösning som omvandlar solljus till elektricitet och gör det möjligt att ladda en telefon när du saknar ett vanligt eluttag. Projektet passar både nybörjare och den som vill experimentera med solceller, batterier och spänningsreglering. Samtidigt får du en bättre förståelse för hur olika komponenter samverkar i ett litet energisystem. I den här guiden går vi igenom vilka delar du behöver, hur de kopplas ihop och vad du bör tänka på för att få en fungerande och säker laddare.

Det här behöver du för att bygga laddaren

En liten solcellsdriven laddare för mobilen behöver inte bestå av särskilt många komponenter, men varje del har en viktig funktion. Grundprincipen är att solpanelen producerar elektricitet när den träffas av solljus, medan en laddkrets ser till att spänningen anpassas till mobilen. Om du vill kunna ladda även när solen tillfälligt går i moln behöver du dessutom ett batteri som lagrar energin. Det är klokt att börja med en enkel konstruktion och välja komponenter som är kompatibla med varandra. Då blir projektet lättare att bygga, testa och felsöka utan att du behöver avancerad elektronikvana.

Välj en lämplig solpanel

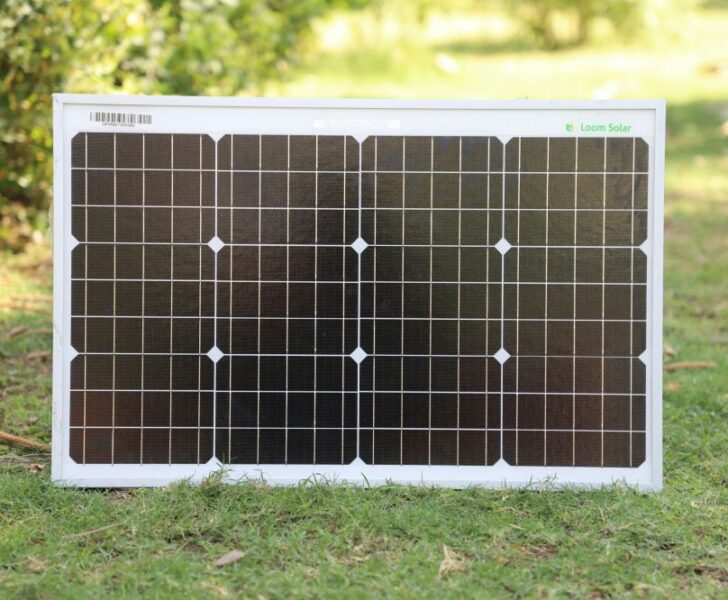

Solpanelen är projektets energikälla och bör väljas utifrån vilken effekt du vill kunna få fram. För en liten mobilladdare kan en panel på några watt vara en praktisk utgångspunkt. En högre effekt kan ge mer energi under gynnsamma förhållanden, men panelen blir samtidigt större och kan behöva en stabilare konstruktion. Kontrollera panelens märkspänning och maximala ström innan du köper den. Det är också viktigt att komma ihåg att den angivna effekten normalt gäller under optimala testförhållanden. I verkligheten påverkas produktionen av solljusets styrka, panelens vinkel, skuggor och temperatur.

Batteri och laddningsmodul

Ett uppladdningsbart batteri gör laddaren betydligt mer användbar eftersom den kan lagra energi från solen. Ett litiumjon- eller litiumpolymerbatteri kan användas, men det måste hanteras med rätt laddnings- och skyddskrets. Använd därför inte ett löst batteri utan lämplig batterihantering. En färdig laddningsmodul kan både reglera laddningen och skydda batteriet mot exempelvis överladdning och för djup urladdning. Kontrollera alltid modulens specifikationer och att den är avsedd för just den batterityp du använder. Batteriets spänning, kapacitet och maximala ström bör också passa resten av konstruktionen.

USB och övriga komponenter

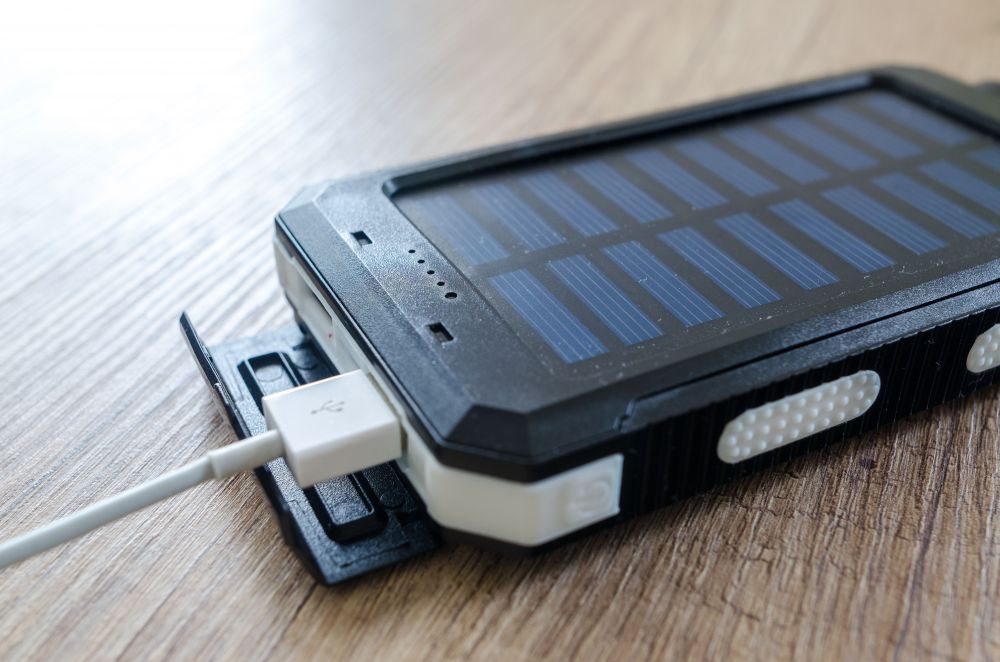

För att ansluta mobilen behöver du en lämplig USB-utgång och en spänningsregulator som kan ge stabil utspänning. En USB-modul avsedd för powerbankliknande konstruktioner kan förenkla bygget eftersom flera funktioner redan finns integrerade. Utöver elektroniken behövs kablar, kontakter, lödmaterial och ett kapslingsmaterial. En liten brytare kan användas för att koppla bort utgången när laddaren inte används. Du kan även behöva dioder eller annan skyddselektronik beroende på vilken laddningsmodul och solpanel du väljer. Alla komponenter bör ha specificerade spännings- och strömvärden som passar ihop.

Planera konstruktionen före montering

Innan du börjar löda är det bra att rita ett enkelt kopplingsschema. Markera solpanelens positiva och negativa anslutning, batteriet, laddningsmodulen, regulatorn och USB-utgången. Då blir det enklare att kontrollera polariteten och upptäcka eventuella fel innan strömmen kopplas in. Placera också komponenterna så att de får plats i den tänkta kapslingen. Solpanelen bör kunna riktas mot ljuset, medan elektroniken gärna skyddas mot fukt, stötar och kortslutning. Om du använder en lödkolv ska arbetsplatsen vara stabil och väl ventilerad, och komponenterna bör hanteras enligt tillverkarens anvisningar.

Så kopplar du ihop solcell och laddkrets

När komponenterna är valda är nästa steg att koppla ihop dem i rätt ordning. Solpanelen ska normalt inte anslutas direkt till mobilen eftersom panelens spänning och ström varierar med ljusförhållandena. I stället går energin genom en laddningskrets som är anpassad för batteriet. Batteriet fungerar sedan som en buffert mellan solpanelen och mobilens USB-ingång. På så sätt kan elektroniken leverera en jämnare utspänning även när solljuset förändras. Följ alltid kopplingsschemat för den specifika modulen du använder, eftersom anslutningar och funktioner kan skilja sig mellan olika modeller.

Börja med solpanelen

Solpanelens kablar ansluts till laddningsmodulens ingång enligt dess märkning. Vanligtvis finns en positiv och en negativ terminal som måste kopplas med rätt polaritet. Felaktig anslutning kan orsaka problem eller skada elektroniken. När panelen är ansluten kan du mäta spänningen med en multimeter i solljus för att kontrollera att den ger ett rimligt värde. Mätningen bör göras innan batteriet ansluts. Tänk också på att spänningen kan variera kraftigt när panelen flyttas mellan direkt solljus och skugga. Därför är det viktigt att inte utgå från ett enda mätvärde.

Anslut batteriet korrekt

Nästa steg är att ansluta batteriet till laddningsmodulen. Här är polariteten särskilt viktig, och du ska använda en modul som är avsedd för den aktuella batterikemin. När anslutningen är gjord kan solpanelen börja ladda batteriet när ljusförhållandena är tillräckliga. En laddningsindikator på modulen kan ge en enkel bekräftelse på att laddningen pågår. Undvik att kortsluta batteriets kontakter och använd aldrig ett skadat eller svullet batteri. Batteriet bör dessutom monteras så att det sitter stadigt och inte kan komma i kontakt med lödningar eller andra ledande delar i kapslingen.

Reglera spänningen till mobilen

Mellan batteriet och USB-utgången kan en spänningsregulator behövas för att skapa en stabil utspänning. Det är viktigt eftersom en mobiltelefon förväntar sig en lämplig och relativt stabil USB-spänning. Kontrollera därför regulatorns in- och utspänning innan den ansluts. En modul med justerbar utspänning ska mätas med multimeter och ställas in korrekt innan mobilen kopplas in. När regulatorn är kontrollerad ansluter du dess utgång till USB-modulen enligt kopplingsschemat. Se till att kablarna är ordentligt fästa och att inga lödpunkter kan råka komma i kontakt med varandra.

Testa kretsen stegvis

Testa varje del innan hela konstruktionen byggs in i kapslingen. Börja med solpanelen och laddningsmodulen och kontrollera sedan batterianslutningen. Därefter kan du mäta spänningen vid USB-utgången utan att ansluta mobilen. Om värdet är stabilt och ligger inom det område som USB-modulen är avsedd för kan du gå vidare. Använd gärna en enkel USB-mätare för att se hur mycket ström laddaren faktiskt levererar. En mobil kan dra betydligt mer ström än en liten solpanel producerar, särskilt när skärmen används eller batteriet är mycket urladdat.

Testa, optimera och använd din solcellsladdare

När elektroniken fungerar är det dags att testa hur laddaren presterar under verkliga förhållanden. En solcellsdriven mobilladdare påverkas mycket av omgivningen, och resultatet kan därför variera från en dag till en annan. Placeringen av panelen har stor betydelse, liksom årstid, molnighet och eventuella skuggor. Börja med ett kort test där du mäter spänningen från USB-utgången och kontrollerar att laddningen startar som förväntat. Därefter kan du prova laddaren under längre tid. Anteckna gärna resultaten för att se hur olika placeringar och ljusförhållanden påverkar laddningen.

Rikta panelen mot solen

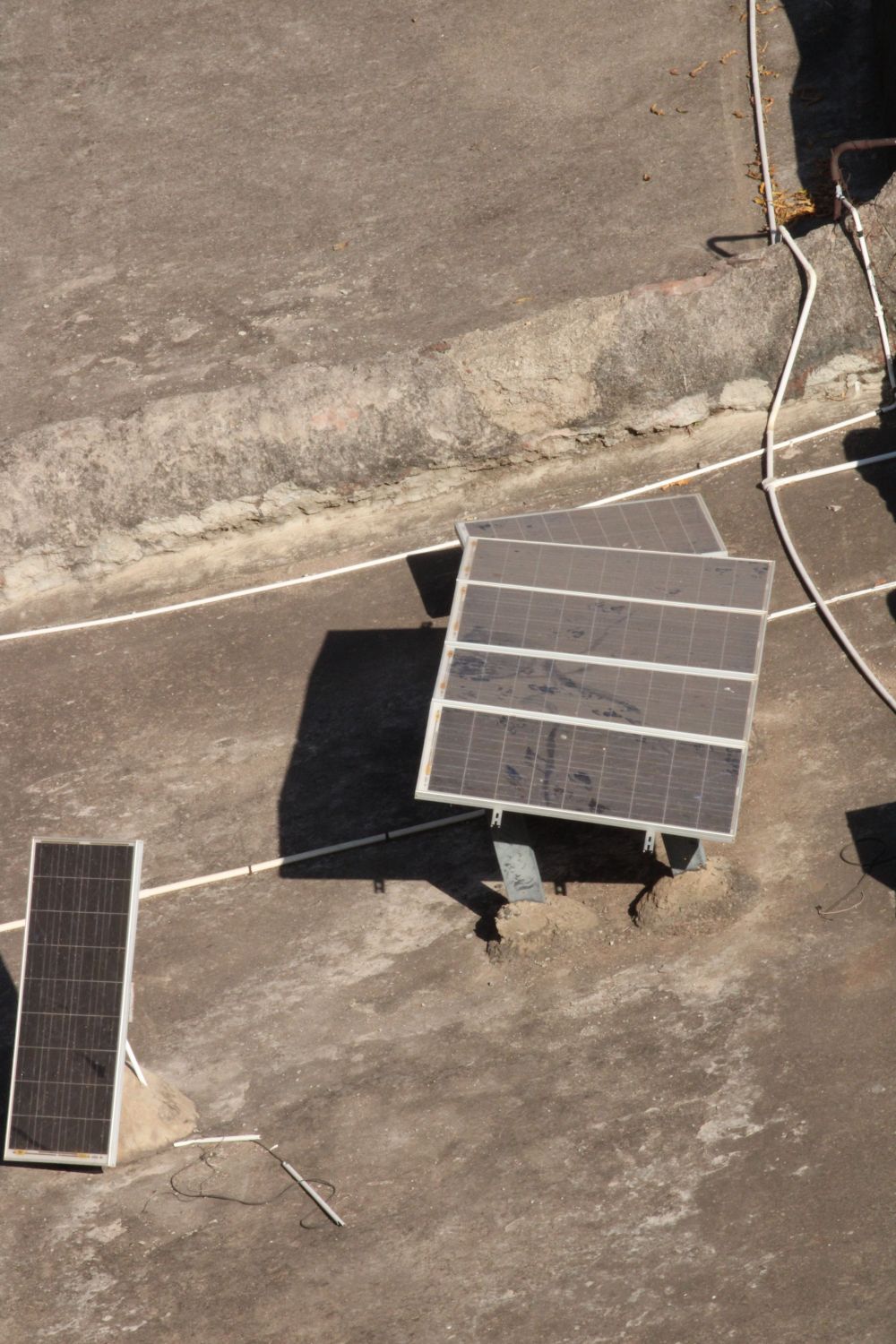

Solpanelen fungerar bäst när den får så mycket direkt solljus som möjligt. En panel som ligger platt på marken kan därför ge sämre resultat än en panel som riktas mot solen. Under testningen kan du prova olika vinklar och jämföra den uppmätta effekten eller laddströmmen. Undvik samtidigt platser där träd, byggnader eller andra föremål kastar skuggor över panelen. Även en mindre skuggning kan påverka en liten panels totala produktion märkbart. Om laddaren ska användas utomhus regelbundet kan ett enkelt ställ göra det lättare att justera panelens vinkel efter solens position.

Kontrollera laddningen

När mobilen ansluts bör du kontrollera att laddningen verkligen startar och att den fortsätter utan avbrott. Om laddningen kopplas från och till kan det bero på att spänningen sjunker när mobilen börjar dra ström. Det kan också handla om otillräcklig effekt från solpanelen eller en olämplig regulator. Mät därför USB-utgångens spänning både utan belastning och under laddning. En USB-mätare kan dessutom visa strömstyrkan. Om värdena varierar kraftigt behöver du undersöka kopplingarna och komponenternas specifikationer innan du fortsätter använda laddaren med mobilen under längre perioder.

Förbättra konstruktionen

Om laddningen går långsamt finns flera delar som kan optimeras. En större solpanel kan ge mer energi, medan kortare och grövre kablar kan minska vissa förluster i kretsen. En effektiv regulator kan också vara viktig eftersom en del energi annars försvinner som värme. Kontrollera samtidigt att batteriets kapacitet är tillräcklig för den användning du har tänkt dig. Ett mycket stort batteri kan ta lång tid att fylla med en liten panel. För en portabel laddare är det därför ofta bättre att hitta en rimlig balans mellan panelens effekt, batteriets kapacitet och konstruktionens storlek.

Bygg in elektroniken säkert

När alla tester är klara kan komponenterna monteras i en skyddande kapsling. Lämna tillräckligt med utrymme runt elektroniken och se till att inga lödpunkter kan kortslutas mot kapslingen. USB-porten bör vara lätt att komma åt, medan batteriet ska sitta fast så att det inte rör sig när laddaren transporteras. Om konstruktionen ska användas utomhus behöver du även tänka på fukt och regn. Solpanelen kan placeras separat från elektroniken och anslutas med en kabel. Undvik att kapsla in komponenter som blir varma utan att ta hänsyn till ventilation och värmeavledning.

Använd laddaren med rätt förväntningar

En liten solcellsdriven laddare är främst praktisk som portabel reservlösning, snarare än som ersättning för en vanlig nätladdare. Under starkt solljus kan den fungera betydligt bättre än under molniga förhållanden. Batteriet gör konstruktionen mer flexibel eftersom energi kan samlas in även när mobilen inte laddas. När du använder laddaren bör du regelbundet kontrollera kablar, kontakter och kapsling efter slitage. Om batteriet blir onormalt varmt, sväller eller uppvisar andra tecken på skada ska det kopplas bort och hanteras enligt tillverkarens säkerhetsanvisningar.
